视化声光局放的原理

基于波束形成算法，矢量云图计算声源位置：通过将阵列中各个传感器所采集到的信号进行滤波、加权叠加后形成波束，进而通过超声传感器搜索空间内声源可能的位置来引导波束最终计算出空间放电声音强度。

声光局放监测意义

电力设备故障一般是由于过流、过载、老化、接触不良、漏电、绝缘降低设备内部缺陷或其他异常导致的，且上述故障前期都会伴随有异常发热现象，过压放电，绝缘减低导致爬电、放电电晕产生。在此情况下，通过非接触式全景可视化声光局放实时监测配电室开关柜或者变压器异常放电或者异响，采用矢量云图******定位通过视频画面清晰呈现故障位置或运行状态，实现极早期预防避免事态恶化，减少事故发生。

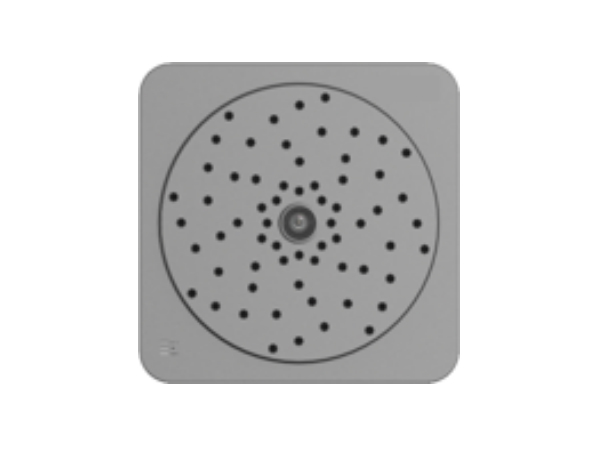

全景可视化声光局放功能特点

1、高准确度定位：声源定位+可视成像，高准确度定位气体泄漏或放电位置，并通过高清摄像头进行直观呈现。定位精度可达1°以内

2、超宽频率覆盖：可针对可听声到超声（5 KHz~72 KHz）频段的音源进行定位。覆盖局放频率范围

3、内置放电类型识别算法：采用PRPD图谱技术，可有效区分内部放电、尖端放电和接触不良等故障

4、全天候实时监测：支持IP67防水等级，可在室外室内多种场景使用，7 × 24 h实时监测。

5、可自由圈定定位频率段

6、区域内如有干扰源，可设置视频画面屏蔽。如机械类设备

安装方式壁挂在开关柜外，安装在配电室墙壁上就行

例如现有配电室各有二三十台开关柜：每个配电室需要:配6个全景可视化声光局放；一台8路交换机，一个后台系统（录像机：存储历史视频，显示器：显示热成像画面，电脑：存储报警图谱可故障录像视频，监控软件）

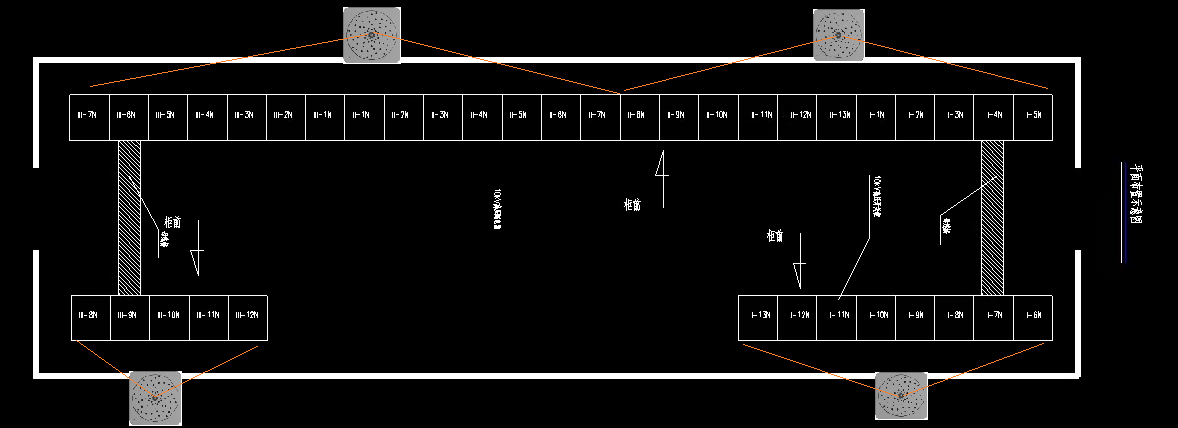

柜后各两个，走道两端两个共计六个；此图只有四个，仅参考下布局
